摘要：指跟踪请求在分布式系统中的流转路径与状态。在分布式系统中，记录请求的处理过程、并聚合展示。

分布式链路追踪和监控

分布式链路追踪（Tracing）：指跟踪请求在分布式系统中的流转路径与状态。在分布式系统中，记录请求的处理过程、并聚合展示。

请求在系统中的完整生命周期，包括经过的服务、调用的操作以及每个操作的延迟等。如各个服务节点上的耗时、请求具体到达哪台机器上、每个服务节点的请求状态等。
用途：用于故障诊断、容量预估、性能瓶颈分析、优化系统的性能、调用链路梳理等。
技术实现上包含了数据埋点、采集、存储、分析、可视化等环节，形成了一套完整的技术体系。

基本概念

Trace（追踪）：一个完整的用户请求流程，从用户发起请求开始，到请求结束。一个追踪包含多个 Span。
Span（跨度）：一种表示工作单元的结构，通常对应着请求经过的某个服务或者操作，每个Span包含以下信息：
1. Span ID：唯一标识当前Span
2. Trace ID：标识属于同一个Trace的所有Span
3. 父Span ID：如果当前Span由另一个Span引发，则会记录父Span ID
4. 时间戳、标签和日志

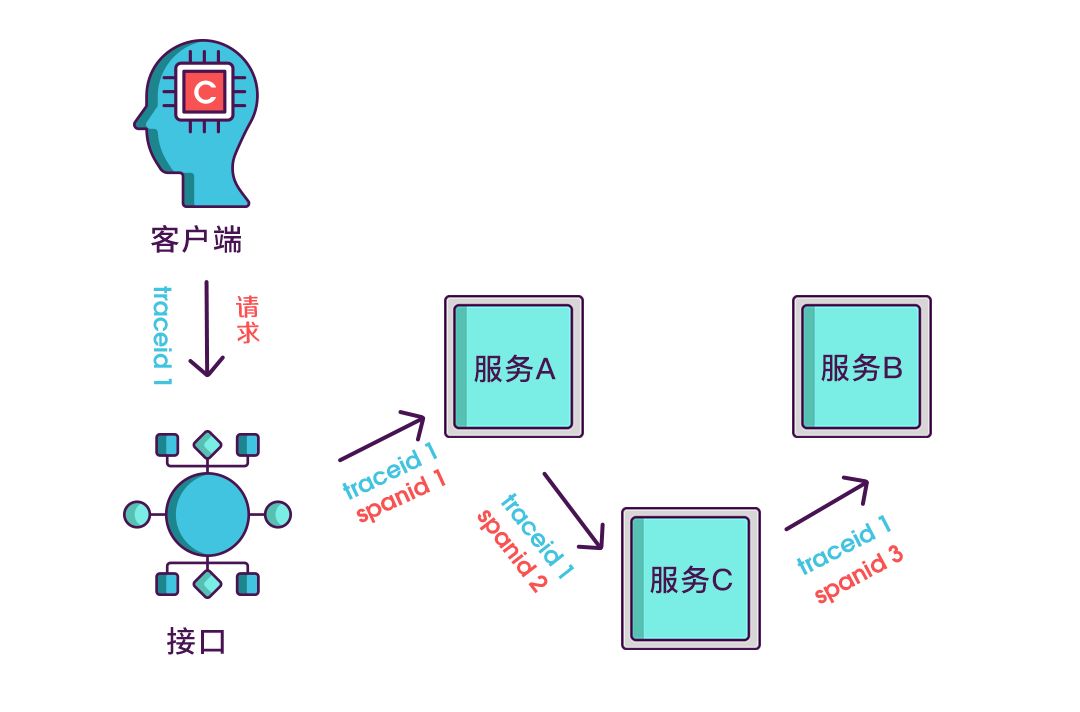

基本原理

在分布式应用的接口方法上设置一些观察点，
然后在入口节点给每个请求分配一个全局唯一的标识 TraceId（类似快递单号），
当请求流经这些观察点时就会记录一行对应的链路日志（包含链路唯一标识，接口名称，时间戳，主机信息等）。
最后通过 TraceId 将一次请求的所有链路日志进行组装，就可以还原出该次请求的链路轨迹。

Actuator

应用在部署在生产环境下，需要考虑应用的管理与监控。例如说，应用是否健康存活、应用的 JVM 监控信息、服务器的监控信息（CPU、内存、磁盘等等）。

Spring Boot Actuator 监控端点提供 HTTP API 接口，返回应用的审计（auditing）、健康状况（health）和指标（metrics）等数据。

没有 UI。

内置端点

在 org.springframework.boot.actuate 包下，可以看到 Actuator 已经和多个框架进行集成，提供内置端点。

如，在 yaml 配置文件中，额外增加 management.endpoint.health 配置项。
具体端点，可见《芋道 Spring Boot 监控端点 Actuator 入门》

内置端点有：

Spring Boot Admin 监控中心

Spring Boot Admin 是由 codecentric 组织开发的开源项目，可以管理和监控 Spring Boot 项目。

可以对SpringBoot应用的各项指标进行监控，可以作为微服务架构中的监控中心来使用。
SpringBoot应用可以通过Actuator来暴露应用运行过程中的各项指标，Spring Boot Admin通过这些指标来监控应用，然后通过图形化界面呈现出来。
不仅可以监控单体应用，还可以和Spring Cloud的注册中心相结合来监控微服务应用。

分为客户端和服务端两部分：

客户端添加到 Spring Boot（被监控和管理的）应用程序，有两种方式注册到 Spring Boot Admin Server 上。
1. 增加暴漏相关信息的 HTTP 接口，使用 Spring Boot Admin Client 库，通过 HTTP 调用注册到 Spring Boot Admin Server 服务端上。
2. 首先，注册到 Spring Cloud 集成的注册中心；然后 Spring Boot Admin Server 通过注册中心获取到被监控和管理的应用程序。
而 Spring Boot Admin Server 通过 Vue.js 程序监控信息进行可视化呈现。并且支持多种事件通知操作。

优缺点

优点：总得来说，算是不错的轻量级的监控工具，只需要极少量的配置，就可以完成 Spring Boot 的应用的监控、管理、甚至说告警。

一般情况下，如果想要快速搭建一个监控工具，算是一个不错的选择。

缺点：比较大的一个问题，是不会主动采集 Spring Boot 应用的 Metrics 指标数据，记录到存储器中。

这样就会导致，如果排查问题时，需要查看过去一段时间的 Metrics 指标数据，就无从得知。
当然，此时可以考虑通过 Prometheus + Grafana 打造监控平台。可以阅读《芋道 Spring Boot 监控平台 Prometheus + Grafana 入门》文章。

更多的时候，可以把 Spring Boot Admin 看成 Spring Boot 应用的 Actuator 的网关，负责将 UI 界面需要的数据，转发到对应的应用的 Actuator 的端点，从而可以进行不同应用实例的监控与管理。

也因此，把 Spring Boot Admin 定义为监控工具。

通过 HTTP 调用注册

被监控和管理的应用程序，通过方式一，使用 Spring Boot Admin Client 库，通过 HTTP 调用注册到 Spring Boot Admin Server 上。

Spring Boot Admin Server

引入依赖

<!-- 实现对 Spring Boot Admin Server 的自动化配置 -->
<!--
  包含 1. spring-boot-admin-server ：Server 端
       2. spring-boot-admin-server-ui ：UI 界面
       3. spring-boot-admin-server-cloud ：对 Spring Cloud 的接入
        -->
<dependency>
    <groupId>de.codecentric</groupId>
    <artifactId>spring-boot-admin-starter-server</artifactId>
    <version>2.2.0</version>
</dependency>

AdminServerApplication

在类上，添加了 @EnableAdminServer 注解，表示开启 Spring Boot Admin Server 功能。

使用浏览器，打开 http://127.0.0.1:8080/ 地址，访问 Spring Boot Admin Server UI 。

Spring Boot Admin Client

引入依赖

 <!-- 实现对 Actuator 的自动化配置 -->
<dependency>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-actuator</artifactId>
</dependency>

<!-- 实现对 Spring Boot Admin Client 的自动化配置 -->
<dependency>
    <groupId>de.codecentric</groupId>
    <artifactId>spring-boot-admin-starter-client</artifactId>
    <version>2.2.0</version>
</dependency>

配置文件

在 application.yml 中，添加 Spring Boot Admin Client 配置。

配置 management.endpoints.web.exposure.include = * ，设置 Spring Boot Actuator 所有端点都开放。
配置 spring.application.name = demo-application ，设置应用名。
【重点】配置 spring.boot.admin.client.url = http://127.0.0.1:8080 ，设置 Spring Boot Admin Server 地址。
配置 server.port = 18080 ，设置自定义 Server 端口，避免和 Spring Boot Admin Server 端口冲突。

友情提示，如果使用方式一来注册，可以使用 Nginx 做多个 Spring Boot Admin 节点的负载均衡，而项目中配置该负载均衡的地址，从而实现 Spring Boot Admin 的高可用。

management:
  endpoints:
    # Actuator HTTP 配置项，对应 WebEndpointProperties 配置类
    web:
      exposure:
        include: '*' # 需要开放的端点。默认值只打开 health 和 info 两个端点。通过设置 * ，可以开放所有端点。

spring:
  application:
    name: demo-application # 应用名
  boot:
    admin:
      client:
        url: http://127.0.0.1:8080 # Spring Boot Admin Server 地址

server:
  port: 18080 # 设置自定义 Server 端口，避免和 Spring Boot Admin Server 端口冲突。

Spring Boot Admin 使用

使用

使用浏览器：

再次打开 http://127.0.0.1:8080/ 地址，会发现该应用注册上了。
打开 http://127.0.0.1:8080/journal 地址，可以看到日志报表。

功能介绍

Spring Boot Admin 提供的功能挺强大的，基本所有 Actuator 端点提供的功能，都开发了相应的 UI 界面。

UI 对应的具体端点，可见《芋道 Spring Boot 监控端点 Actuator 入门》

可以提供应用的以下监控信息：

Insights监控应用运行过程中的概览信息。
1. Details 细节：度量指标信息,对应多个 Actuator 端点，拼凑而成的界面。涉及元数据、健康状态、进程、线程、JVM 内存、GC，Tomcat。
2. Metrics ~~性能；~~对应 metrics 端点，可见《芋道 Spring Boot 监控端点 Actuator 入门》的「6. metrics 端点」小节。
  - 通过该界面，可以选择要查询的 Metrics ，点击「Add Metrics」按钮，确认添加。
3. 环境变量信息，比如系统属性、系统环境变量以及应用配置信息；
4. 查看所有创建的 Bean（.class 类）信息；
5. 查看应用中的所有配置信息；
6. ~~查看可以访问的Web端点；~~
Loggers：查看应用运行日志配置。可以查看和修改 Logger 配置。
JVM：
1. JMX：Java 管理扩展。
2. Thread Dump：线程转储。从界面开始，每秒读取一次线程快照。
3. Heap Dump：内存转储。
Mappings 映射：对应 loggers 端点。
- dispatcherServlet对应的方法、返回内容类型、处理程序；查看HTTP跟踪信息。
缓存管理。

基于 Spring Cloud 注册中心

采用方式二，基于 Spring Cloud 支持的注册中心，来实现 Spring Boot Admin 对注册到注册中心的应用，进行监控与管理。这里，采用 Eureka 作为注册中心。整个示例的过程如下：

首先，创建 lab-35-admin-02-eurekaserver 项目，启动 Eureka Server 注册中心。
然后，创建 lab-35-admin-02-demo-application 项目，启动示例项目作为应用，注册到 Eureka Server 上。
最后，我创建 lab-35-admin-02-adminserver 项目，启动 Spring Boot Admin Server 监控工具。之后，Spring Boot Admin Server 从 Eureka Server 获取到示例项目的两个应用节点，进行监控与管理。

Eureka Server

Eureka Client

Spring Boot Admin Server

通过引入 spring-cloud-starter-netflix-eureka-client，实现从 Eureka Server 拉取注册中心，从而获取到要监控与管理的应用。

配置文件

在 application.yml 中，添加 Eureka Client 配置，如下：

配置 eureka.client.service-url.defaultZone = http://127.0.0.1:8761/eureka ，设置 Eureka Server 为我们在「4.1 Eureka Server」所启动的。
配置 eureka.client.register-with-eureka = false，无需使用 Eureka Client 注册到 Eureka Server。😈 我们只要从 Eureka Server 拉取注册信息即可。

eureka:
  client:
    service-url:
      defaultZone: http://127.0.0.1:8761/eureka
    register-with-eureka: false # 不注册到 Eureka 中

Admin Server 安全认证

考虑到安全性，需要给 Spring Boot Admin Server 增加安全认证，需要经过登录之后，才可以使用。

可以通过整合 Spring Security 框架，快速的实现安全认证的功能。

SecurityConfig

在类上，添加 @EnableWebFluxSecurity 注解，开启 Security 对 WebFlux 的安全功能。😈 因为 Spring Boot Admin Server 是基于 WebFlux 实现的，所以不能按照我们之前针对 Servlet 的配置方式。
#userDetailsService() 方法，创建了 MapReactiveUserDetailsService 对象。在其中，我们配置了一个「user/user」账号。如果胖友有更多用户的诉求，这里可以继续创建。
#springSecurityFilterChain(...) 方法，创建了SecurityWebFilterChain 对象。在其中，我们设置了权限配置、登录页面、登出地址、禁用 csrf 。

Admin Client 安全认证

可以通过整合 Spring Security 框架，给 Spring Boot Actuator 的端点增加安全认证的功能。

这就意味着，如果 Spring Boot Admin Server 访问 Spring Boot Actuator 的端点时，也需要知道该端点的账号密码。

在「2. 快速入门」的方式一中，可以采用 Spring Boot Admin Client 上报 Actuator 端点的账号密码给 Spring Boot Admin Server 。在 application.yml 配置文件中，修改如下即可：

spring.boot.admin.client:
    url: http://localhost:8080
    instance:
      metadata:
        user.name: ${spring.security.user.name}
        user.password: ${spring.security.user.password}

在「4. 基于 Spring Cloud 注册中心」的方式二中，应用在注册自己到注册中心时，同时在实例的 metadata 元数据中带上 Actuator 端点的账号密码。在 application.yml 配置文件中，修改如下即可：

eureka:
  instance:
    metadata-map:
      user.name: ${spring.security.user.name}
      user.password: ${spring.security.user.password}

监控告警

在 Spring Boot Admin 中，已经集成告警功能。例如说，被监控的应用状态变更为 DOWN、OFFLINE、UNKNOWN 时，会自动发出告警。

Spring Boot Admin 内置了多种告警方式：

Skywalking 链路追踪

SkyWalking和Zipkin一样，也是一个开源的应用性能监控和分析系统，在国内使用较多。

主要功能

全链路追踪：支持全链路追踪，可以追踪分布式系统中请求的流程路径。
性能指标收集：除了追踪数据，还可以收集系统性能指标，比如：响应时间、吞吐量、错误率等。
多种监控手段：通过语言探针和 Service Mesh 等手段，获得链路、日志、指标等监控数据
多个语言探针：Java、.Net Core、PHP、NodeJS、Golang、LUA、Rust、C++ 等
- 多语言支持：提供多语言的客户端，包括：Java、Python、Go、.NET等。
轻量级高性能：无需大数据组件，无需大量的硬件资源，且对应用实例的负载消耗极低
模块化架构：数据传输、数据存储，注册发现等模块，可替换不同的基础设施实现
端到端的监控：Vue、React 等前端，Java、.Net Core、PHP、NodeJS、Golang、Istio 等后端
告警机制：内置 Webhooks 发送事件通知，支持通过 HTTP、gRPC、Slack 等方式
- 告警与通知：允许设置警报规则，当性能或指标达到预定的阈值时，可以触发告警通知。
可视化界面：好用的监控后台，可支持自定义配置，或是集成你自己的

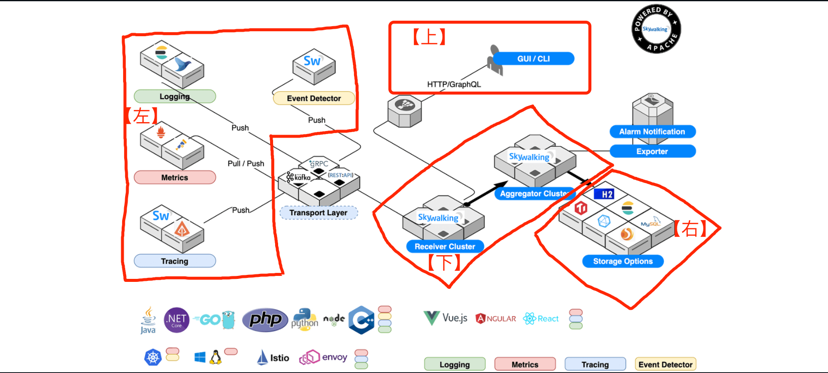

整体架构

整个架构，分成上、下、左、右四部分：

【左】Agent：在应用中，收集（Trace、Log、Metrics 等）监控数据，使用 RPC、RESTful API、Kafka 等 Transport 传输方式，发送给 OAP 服务。
【下】OAP：首先 Receiver 接收 Agent 发送的监控数据，然后 Aggregator 进行聚合计算，之后存储到 Storage 外部存储器，最终提供给 GUI 查询数据。
【右】Storage：存储监控数据，支持 Elasticsearch、MySQL、TiDB、H2 等多种数据库。
【上】GUI：UI 可视化界面，提供监控数据的查询后台。

工作原理

代理和收集器：在应用程序中嵌入 SkyWalking 代理，它会捕获请求中的跨度数据，并将数据发送到 SkyWalking 收集器。
数据存储：收集器将跨度数据存储在后端的存储系统中（通常是数据库或索引系统，用于存储、索引和检索跨度数据）。
可视化界面：存储的跨度数据可以通过可视化界面查询和展示。用户可以使用界面查看请求的路径、性能信息和指标图表。

搭建单机环境

参考：SkyWalking 9.X 极简入门（新版本）

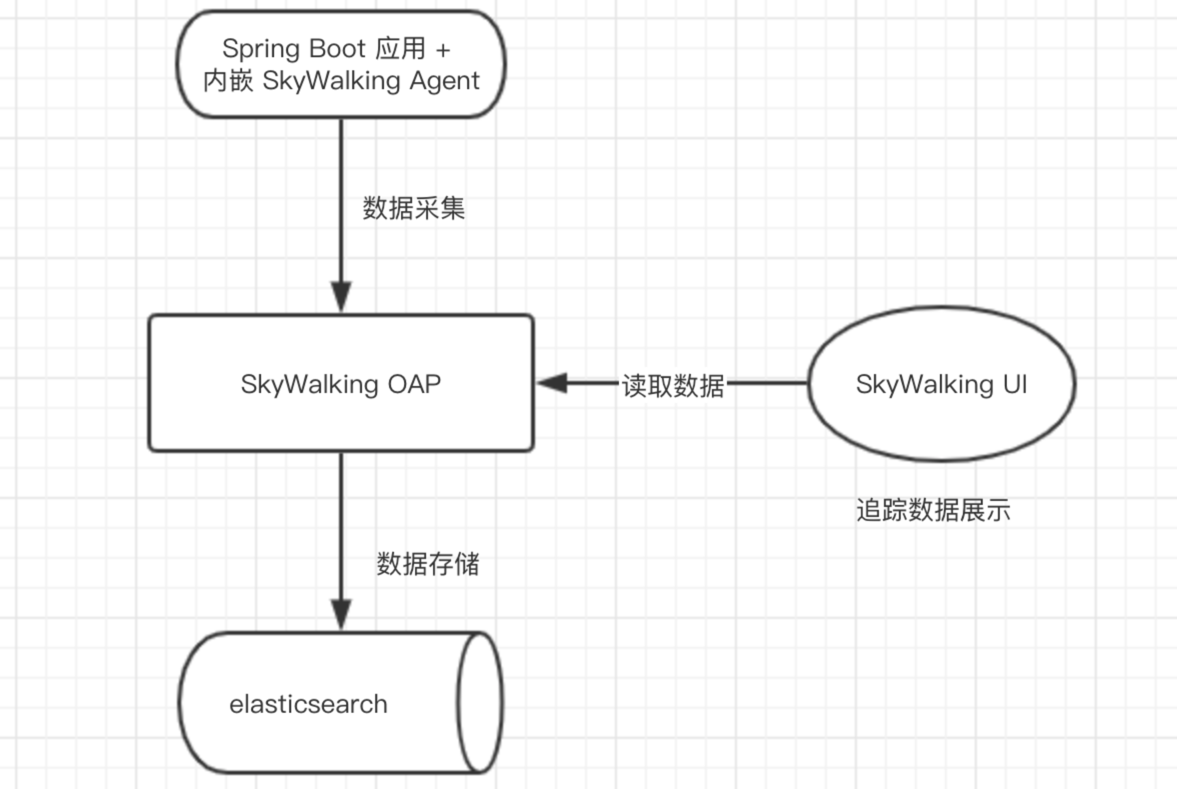

搭建一个 SkyWalking 单机环境，步骤如下：

第一步，搭建一个 Elasticsearch 服务。
第二步，下载 SkyWalking 软件包。
第三步，搭建一个 SkyWalking OAP 服务。
第四步，启动一个 Spring Boot 应用，并配置 SkyWalking Agent 探针。
第五步，搭建一个 SkyWalking UI 服务。浏览器打开 http://127.0.0.1:8080 地址

UI 界面

① 访问下 http://127.0.0.1:8079/demo/echo 地址，请求下 Spring Boot 应用提供的 API。因为，我们要追踪下该链路。

② 打开 http://127.0.0.1:8080/ 地址，进入 SkyWalking UI 界面。

可以看到 Spring Boot 应用的服务为 "demo-application"，就是在环境变量 SW_AGENT_NAME 中所定义的。

服务(Service)：表示对请求提供相同行为的一系列或一组工作负载。

在使用 Agent 或 SDK 时，可以定义服务的名字。如果不定义的话，SkyWalking 将会使用你在平台（例如说 Istio）上定义的名字。

③ 点击 demo-application 这个服务名，可以看到该服务的【整体监控信息】。

点击 [Instance] 选项卡，可以查到该服务的【实例列表】。

服务实例(Service Instance)：上述的一组工作负载中的每一个工作负载称为一个实例。

就像 Kubernetes 中的 pods 一样, 服务实例未必就是操作系统上的一个进程。但当在使用 Agent 时, 一个服务实例实际就是操作系统上的一个真实进程。

④ 点击 [Endpoint] 选项卡，可以查看到该服务的【端点列表】。

端点(Endpoint) ：对于特定服务所接收的请求路径, 如 HTTP 的 URI 路径和 gRPC 服务的类名 + 方法签名。

这里，可以看到 Spring Boot 应用的一个端点，为 API 接口 /demo/echo。

⑤ 点击 [Topology] 选项卡，可以查看到该服务的【拓扑图】。

⑥ 点击 [Trace] 选项卡，可以查看到该服务的【链路】。

⑦ 点击 [Log] 选项卡，可以查看到该服务的【日志】。

IDEA 配置

SkyWalking Java Agent【IDEA】

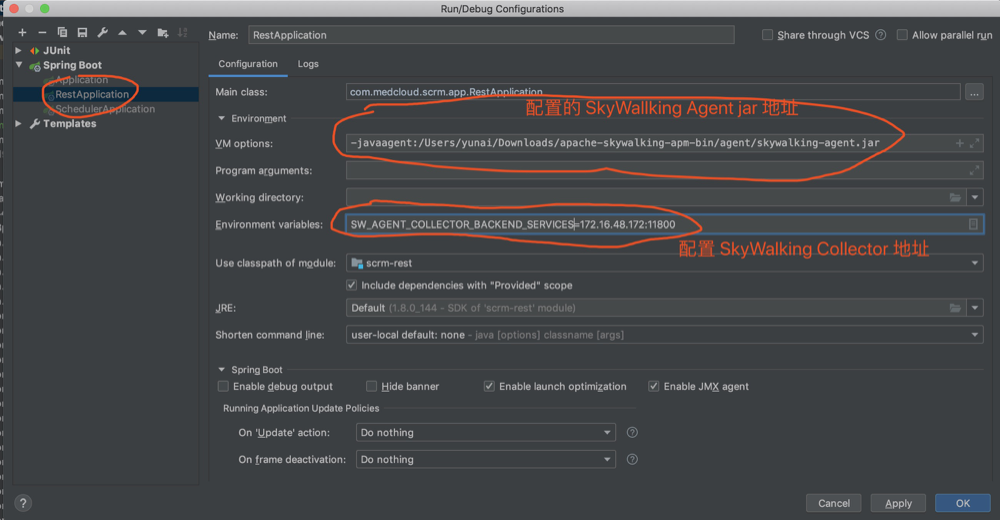

考虑到偶尔我们需要在 IDE 中，也希望使用 SkyWalking Agent，可参考下图配置：

搭建 SkyWalking 集群环境

在生产环境下，一般推荐搭建 SkyWalking 集群环境。

当然，如果公司比较抠门，也可以在生产环境下使用 SkyWalking 单机环境，毕竟 SkyWalking 挂了之后，不影响业务的正常运行。

搭建一个 SkyWalking 集群环境，步骤如下：

第一步，搭建一个 Elasticsearch 服务的集群。
第二步，搭建一个注册中心的集群。目前 SkyWalking 支持 Zookeeper、Kubernetes、Consul、Nacos 作为注册中心。
第三步，搭建一个 SkyWalking OAP 服务的集群，同时参考《SkyWalking 文档 —— 集群管理》，将 SkyWalking OAP 服务注册到注册中心上。
第四步，启动一个 Spring Boot 应用，并配置 SkyWalking Agent。
- 另外，在设置 SkyWaling Agent 的 SW_AGENT_COLLECTOR_BACKEND_SERVICES 地址时，需要设置多个 SkyWalking OAP 服务的地址数组。
第五步，搭建一个 SkyWalking UI 服务的集群，同时使用 Nginx 进行负载均衡。
- 另外，在设置 SkyWalking UI 的 spring.cloud.discovery.client.simple.instances.oap-service 地址时，也需要设置多个 SkyWalking OAP 服务的地址数组。

Spring Boot 集成

参考：Spring Boot 链路追踪 SkyWalking 入门

Spring Cloud 集成

参考：Spring Cloud 链路追踪 SkyWalking

在 Spring Cloud 中使用 SkyWalking 作为链路追踪组件，实现服务调用的链路追踪、依赖的拓扑图、调用请求量的统计等等功能。

SpringMVC 示例

依赖、配置

设置服务器的端口为 8079 ，避免和 SkyWalking UI 占用的 8080 冲突。

IDEA 配置

通过 IDEA 的「Run/Debug Configurations」配置使用 SkyWalking Agent。

简单测试

① 首先，使用浏览器，访问下 http://127.0.0.1:8079/user/get?id=1 地址，请求下 Spring Cloud 应用提供的 API。因为，我们要追踪下该链路。

② 然后，继续使用浏览器，打开 http://127.0.0.1:8080/ 地址，进入 SkyWalking UI 界面。如下图所示：

③ 之后，点击「拓扑图」菜单，进入查看拓扑图的界面，可以看到 SpringMVC 小方块。如下图所示：

④ 再之后，点击「追踪」菜单，进入查看链路数据的界面。如下图所示：

忽略部分 URL 的追踪

详见《芋道 Spring Boot 链路追踪 SkyWalking 入门》文章的「3. 忽略部分 URL 的追踪」小节。

Feign 示例

搭建一个 SkyWalking 对 Feign 的远程 HTTP 调用的链路追踪。该链路通过如下插件实现收集：

feign-default-http-9.x-plugin

新建一个 labx-14-sc-skywalking-feign 项目作为消费者，使用 Feign 调用「2. SpringMVC 示例」的 labx-14-sc-skywalking-springmvc 的 /user/get 接口。

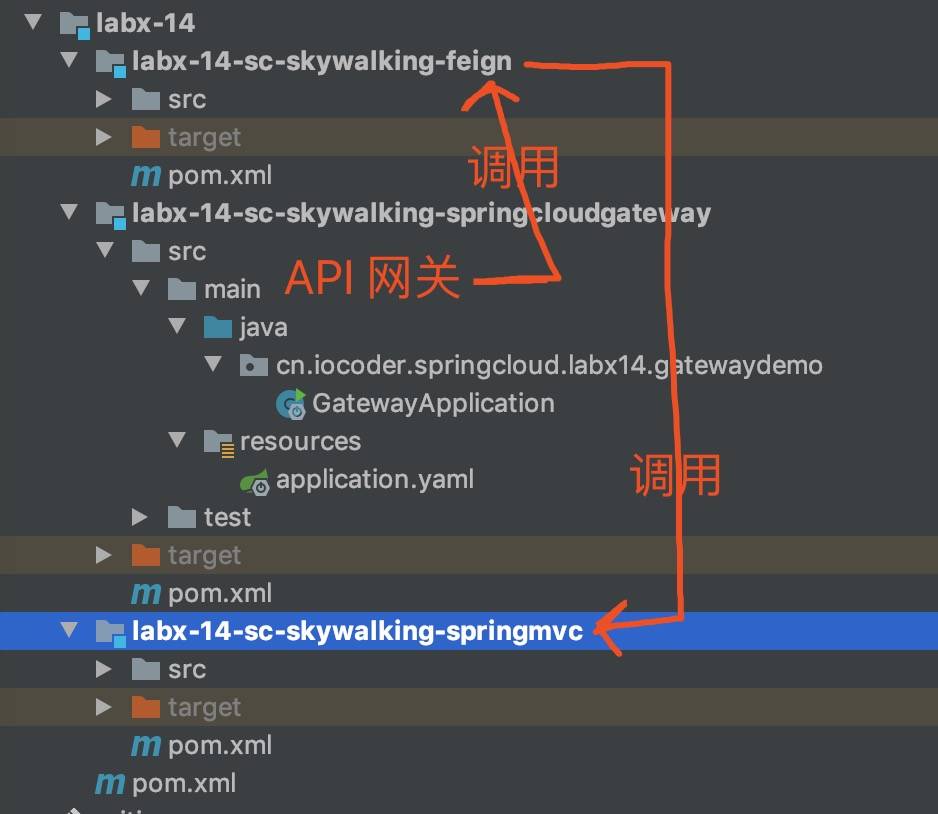

Spring Cloud Gateway 示例

示例代码对应仓库：

API 网关：labx-14-sc-skywalking-springcloudgateway

服务消费者：labx-14-sc-sleuth-feign

服务提供者：labx-14-sc-sleuth-springmvc

搭建一个 SkyWalking 对 Spring Cloud Gateway 的代理请求的链路追踪。该链路通过如下插件实现收集：

友情提示：因为 Spring Cloud Gateway 是基于 WebFlux 实现，必须搭配上 spring-webflux-5.x-plugin 插件一起使用，不能仅仅只使用 gateway-2.1.x-plugin 插件。

新建一个 labx-14-sc-skywalking-springcloudgateway 项目作为 API 网关，转发请求到后端服务。

Zipkin

Zipkin是一款开源的分布式实时数据追踪系统，由Twitter开发并开源。

Zipkin 提供了可视化界面，用于查看请求的流程、跨度和时间线。

Spring Cloud Sleuth 分布式跟踪

分布式服务跟踪，日志收集工具包。封装了Dapper和log-based追踪以及Zipkin和HTrace操作，为SpringCloud应用实现了一种分布式追踪解决方案。
